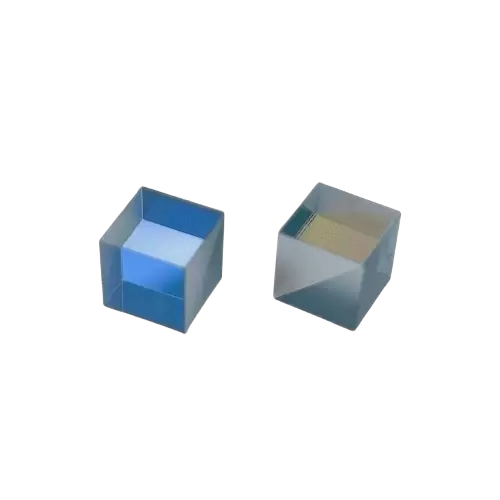

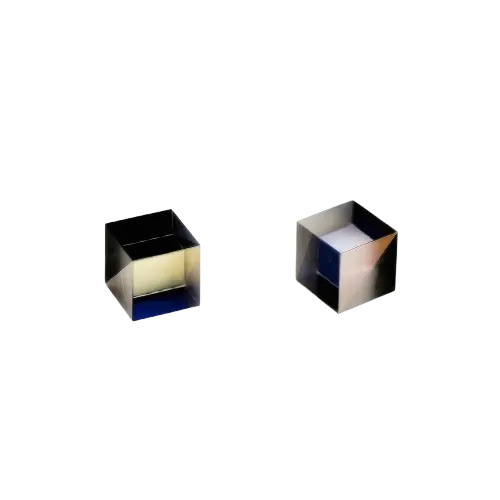

立方體分光鏡並非簡單的棱鏡，而是由兩個直角棱鏡的斜面粘合而成。其中一個斜面鍍有分光膜，所有透光面通常都鍍有增透膜以最大程度地減少反射損耗。與傳統的平面分光鏡相比，立方體分光鏡不會產生重影或光束偏移，透射光和反射光的光程相等，且性能穩定可靠。
| 專案 | 參數 |
|---|---|
| 材料 | N-BK7、紫外線熔石英等 |
| 尺寸公差 | ±0.1毫米 |
| 表面 平整度 | λ/4 @ 632.8nm |
| 表面質量 | 60/40，40/20 |
| 角度公差 | <3角分~30角秒。 |
| 主要傳輸 | Tpave > 96%，Ts,1%（窄頻） |
| Tpave > 95%，Ts,1%（寬頻） | |
| 校長反思 | Rs>99%，Rp<5% |

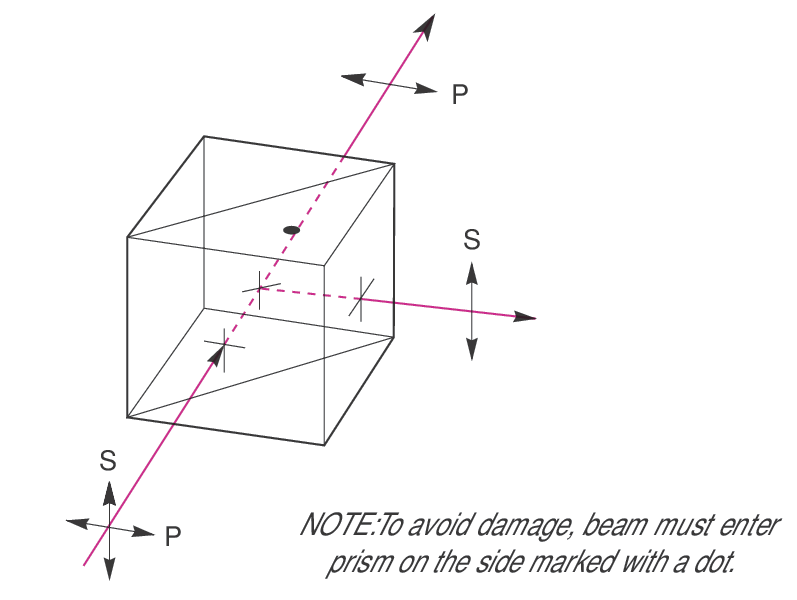

| 塗層 | 斜邊面：偏振分光塗層； 所有輸入輸出面：AR塗層 |
| 型號 | 尺寸（毫米） |
|---|---|
| ECO-CBP-5 | 5×5×5 |
| ECO- CBP-10 | 10×10×10 |
| ECO- CBP-12.7 | 12.7×12.7×12.7 |
| ECO- CBP-15 | 15×15×15 |
| ECO- CBP-20 | 20×20×20 |
| ECO- CBP-25.4 | 25.4×25.4×25.4 |
