屋脊棱鏡
屋脊棱鏡
屋脊棱鏡
屋脊棱鏡
屋脊棱鏡
屋脊棱鏡
光學棱鏡

屋脊棱鏡

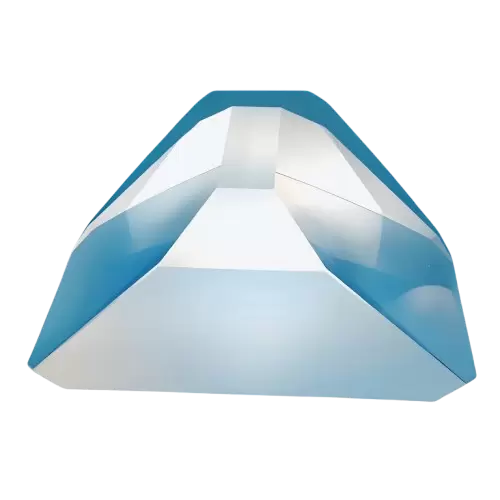

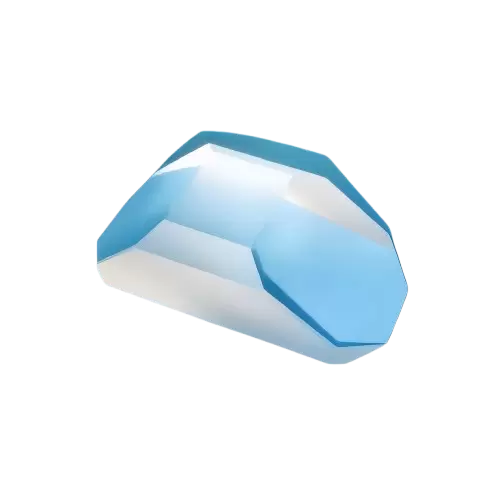

屋脊棱鏡的結構與標準的阿米奇屋脊棱鏡類似，就像一個被「削薄」的直角棱鏡——其斜面被一個凸出的90°屋脊所取代。透過將光線偏轉90°並完全校正倒置和左右像，它能夠保持物鏡和目鏡的對準，從而使整個光學系統更加緊湊。

聯絡我們
立即諮詢

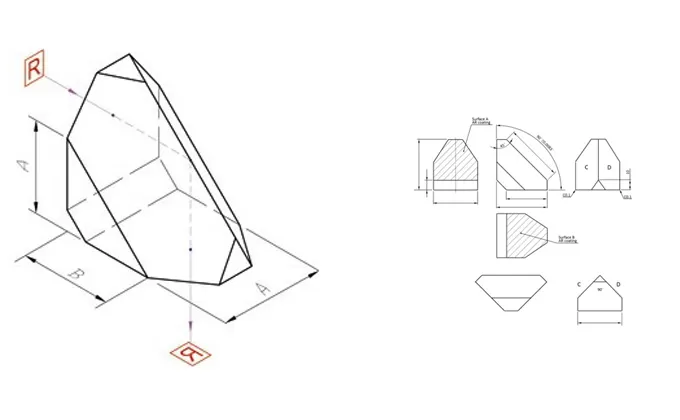

繪畫


規格 屋脊棱鏡
專案參數
材料H-K9L/BK7，熔石英
方面2毫米~80毫米
尺寸公差±0.1毫米，  ±0.02毫米
90°偏差公差<3角分~30角秒
表面平整度λ/2~  λ/10 @ 633nm
表面質量60-40，20-10
塗層根據客戶要求。
