柱面鏡是一種特殊的光學元件，其工作原理和應用場景與傳統的球面鏡有很大不同。以下詳細介紹其核心原理和主要應用：

Ⅰ. 柱面鏡的工作原理

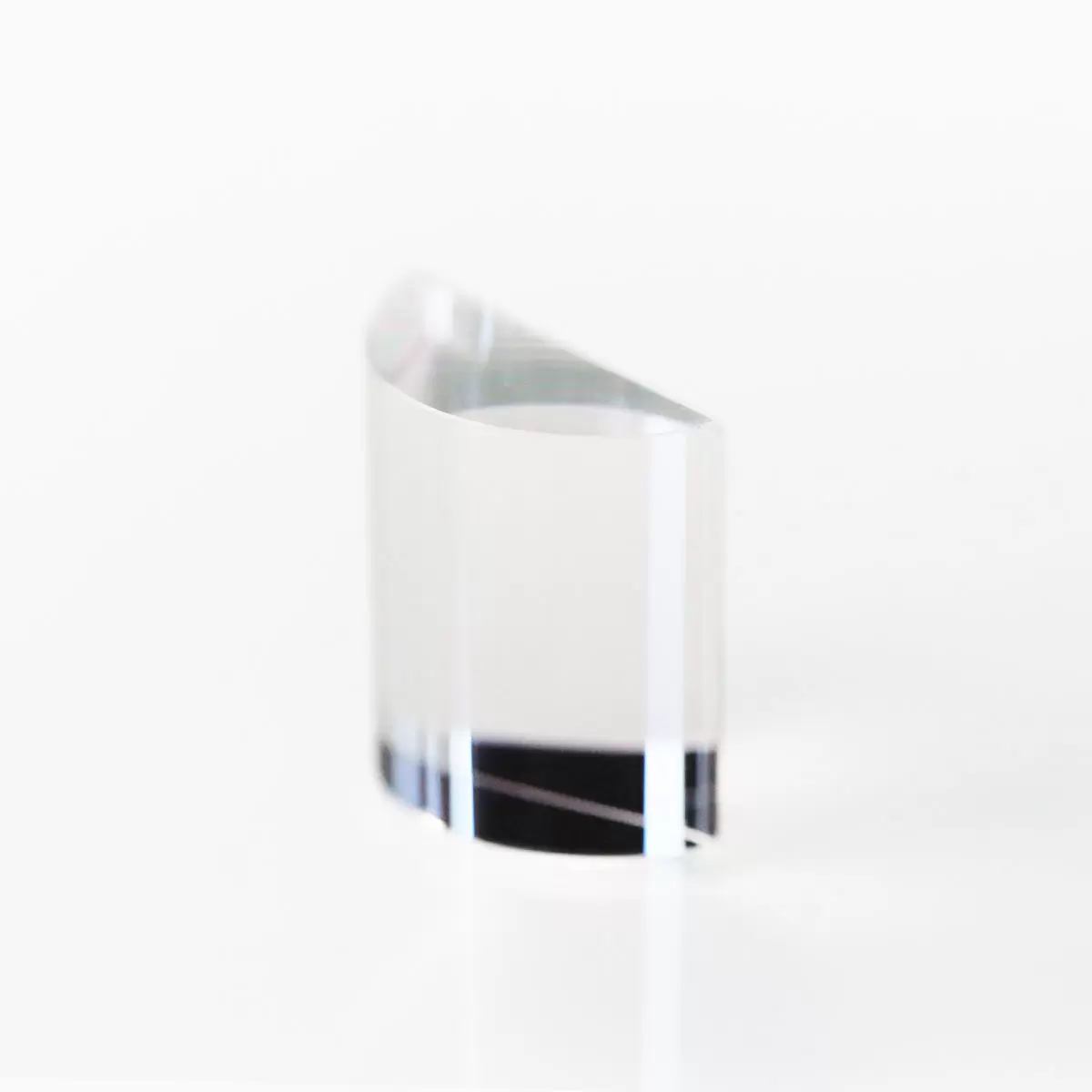

圓柱鏡的核心特徵在於其表面形狀：一個方向是圓柱面（具有曲率），另一個垂直方向是平面（沒有曲率）。這種不對稱結構導致光線在兩個正交方向上的行為截然不同：

1. 曲率方向（子午線方向）

-凸柱面鏡：當平行光入射時，它會聚焦成一條焦線（而不是一個點），類似於將光線壓縮成一條線。

-凹柱面鏡：點光源發出的光線被發散成平行的光帶。

原理：根據折射定律（斯涅爾定律），沿著曲率方向的光線會偏轉，焦距由曲率半徑和材料的折射率決定。

2. 平面方向（矢狀面方向）

-當光線穿過一個平面時，它不會發生偏轉（相當於穿過一塊平板玻璃），也不會改變光線的會聚或發散狀態。

3. 成像特徵

-點光源→成像為直線（線聚焦）；

-圓形斑點→可變形為橢圓形或線形斑點；

-引入顯著散光：子午面和矢狀面之間的焦點分離。

二、核心應用領域

圓柱鏡的單向光學操控能力使其在以下領域不可取代：

1. 雷射加工和製造

-雷射切割/打標：將圓形雷射光束壓縮成細長的線狀光斑（增加能量密度），用於對玻璃、矽晶片和金屬進行精密加工。

-表面處理：產生均勻的線性光斑，用於雷射淬火、熔覆和退火。

-光束整形：將多個圓柱鏡組合起來，將高斯光束轉換為扁平的線狀光斑，從而提高加工均勻性。

2. 光學成像與檢測

-線掃描成像系統：

-圓柱形鏡將光源準直成線性照明，與線性陣列相機配合使用，以高速掃描物體（例如裝配線上的產品檢測和鈔票防偽）。

-應用領域：液晶面板缺陷檢測、列印品質監控、文件掃描。

-3D感測：在結構光投影中產生線性雷射圖案。

3. 顯示和照明技術

-雷射投影機：將雷射二極體發出的橢圓形光斑塑造成矩形均勻光。

-雷射顯示：結合微透鏡陣列，優化光場分佈。

-條碼掃描：旋轉的圓柱形鏡子產生覆蓋條碼區域的掃描線（傳統雷射掃描槍）。

4. 生物醫學與科學儀器

-流式細胞儀：將雷射聚焦成薄片光（~10 μm 厚），照射流動的細胞以激發螢光。

-共聚焦顯微鏡：產生線聚焦掃描樣品，以提高成像速度。

-光學相干斷層掃描（OCT）：線照明模式可減少運動偽影。

5. 光譜學和光學系統

-光譜儀：準直狹縫光源或聚焦色散光到偵測器（例如凹面光柵光譜儀）。

-散光校正：補償球面透鏡引入的散光（反向柱面鏡抵消畸變）。

Ⅲ.關鍵設計要點－參數和說明

-方向對齊：曲率方向必須嚴格符合應用要求（例如雷射切割需要垂直於材料表面）。

-組合使用：兩個正交放置的圓柱形鏡子可以獨立控制 X/Y 方向的光路（例如雷射光束擴展+聚焦）。

-材料選擇：熔融石英用於紫外線應用，矽/鍺用於紅外線應用，BK7玻璃用於可見光應用。

-鍍膜需求：防反射膜（減少反射損耗）、高反射膜（反射圓柱鏡）或金屬膜（雷射高功率耐受性）。

-像差管理：需要最佳化曲率或使用非球面柱面鏡來減少像散，而高精度系統需要結合球面鏡校正。

總結

圓柱鏡憑藉其單向光學操控能力，在需要將光能壓縮成線性分佈的場景中不可或缺。從工業雷射加工到生物醫學影像，再到消費性電子產品（掃描器、投影機），其核心價值在於：

1. 高效率波束成形（圓→線/橢圓）；

2. 一維高解析度操控（線掃描/線照明）；

3. 系統整合靈活性（正交組合以實現複雜的光路）。

正確選擇曲率方向、焦距和鍍膜方案是發揮最大性能的關鍵。
