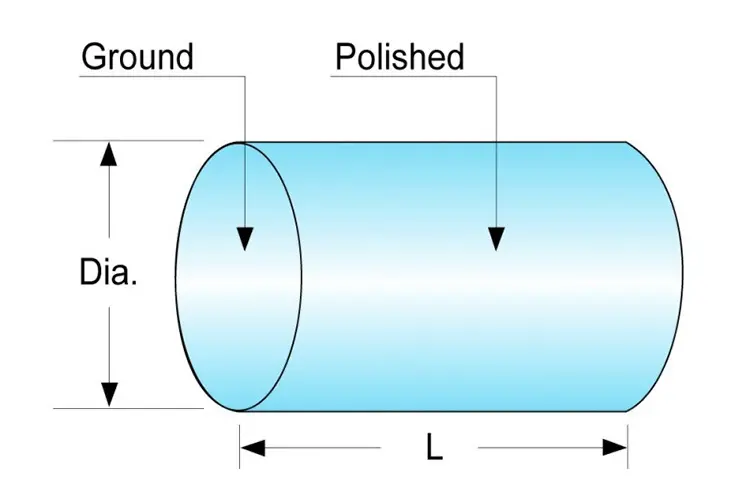

棒狀透鏡的圓週經過拋光處理，兩端經過研磨。其光學性能與柱面透鏡類似。穿過棒狀透鏡直徑的準直光將被聚焦成一條線。光學玻璃和紫外線熔融石英基板可用於各種紫外線、可見光和近紅外線應用。
| 專案 | 參數 |
|---|---|
| 材料 | 熔融石英紅外線透射級，OH<10ppm |
| 直徑 | 4.75毫米±0.1毫米 |
| 長度 | 12毫米±0.2毫米 |
| 清晰光圈 | 4.75毫米（標稱週長14.922毫米）*10毫米長度 |
| 表面質量 | 20/10 刮/挖掘 |
| 表面形 | 1 波長不規則性 |
| 斜邊 | 最大斜角 45 度 ±15 度，斜角 0.5 毫米 |
| 塗層 | 中心波長為 780nm 的 MgF2 硬塗層 |
| AOI | 22度 |
