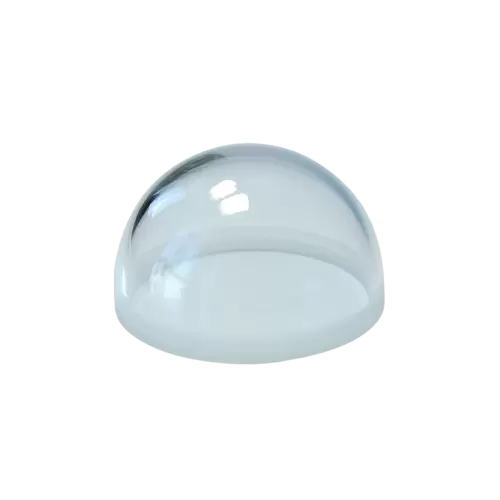

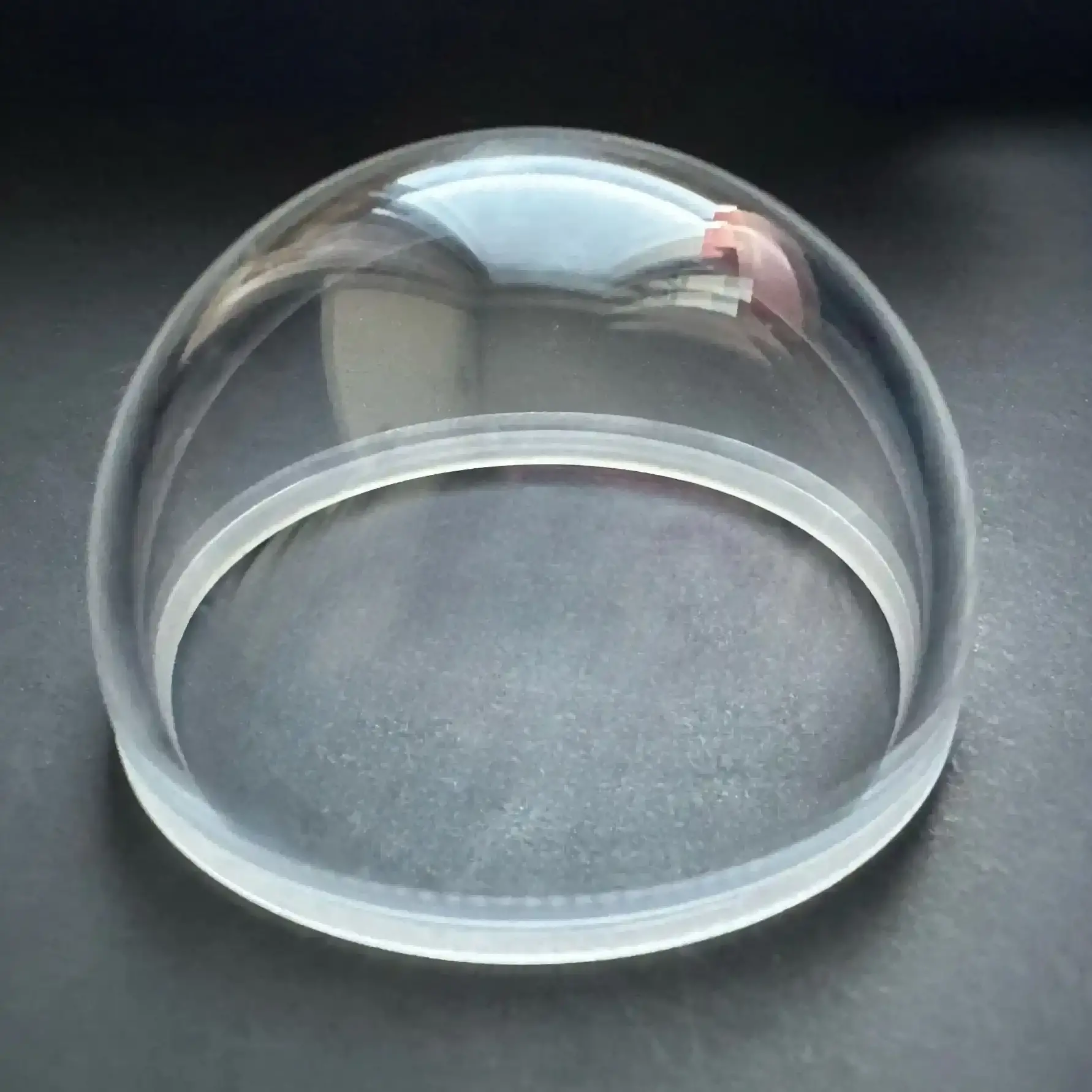

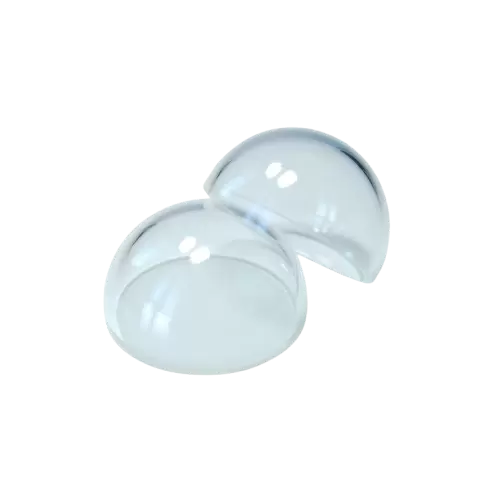

超半球圓頂是一種高度超過半球的球形罩。在特定條件下（物點位於球心），此系統可完全消除球面像差，並可實現超過180°的極限視場角。光線可以從側面甚至略微後方以一定角度入射，並且仍能被內部感測器接收。 ECOPTIK製造超過其半徑55%的超半球圓頂。
雖然中心沒有球面像差，但實際的光學系統（例如內建透鏡組）需要補償其引入的場曲和像散。對作為整個光學系統第一元件的超球面穹頂進行協同優化至關重要。
折射率「n」是一個關鍵參數。必須仔細選擇具有合適折射率的材料，才能將像側發光點放置在合理的位置並控制光線方向。對於紅外線應用，常用的材料包括藍寶石和硫化鋅。
加工一個高度超過半球的完整球面穹頂，同時保持極高的表面精度和光潔度，對製造過程提出了極高的要求。
| 基底材料 | K9(成都光明)、藍寶石、Si、氟化鎂、肖特N-BK7、N-BK10、康寧7980、 國產石英JGS1、Borofloat 33、ZnSe、ZnS等 | 光潔度 | 60/40、40/20、20/10、10/5 |
|---|---|---|---|
| 直徑 | 6毫米-350毫米 | 表面條紋 | 10(5)-3(0.5) |
| 厚度 | 0.5毫米-30毫米 | 鍍膜 | 防反射（AR）塗層或依客戶要求 |
| 尺寸公差 | 一般精度為±0.1mm，最佳精度為±0.02mm | ECOPTIK年產能 | 超過30萬件 |
