在精密光學系統中，光束控制不僅僅是「重定向光」。它涉及控制光路幾何形狀、保持波前完整性、最大限度地減少相位失真以及在不同的入射角和環境條件下保持長期對準穩定性。

對於從事雷射計量、機器視覺系統、干涉測量、科學儀器和高端光學檢測平台工作的工程師來說，直角棱鏡的用途不是概念性的，而是建築性的。它定義瞭如何在高精度系統內建立光路，其中每一微米的光束偏差都很重要。

同樣，直角棱鏡與鏡子的比較也不是理論上的爭論。這是一個系統級工程決策，直接影響光損耗、相位穩定性、對準容差和長期校準可靠性。

本文提供了直角棱鏡系統的詳細光學工程分解，重點在於高精度光學環境中的光束控制力學、全內反射行為、塗層設計影響和系統整合性能。

它還引入了ECOPTIK的專有工程框架：全內反射路徑穩定和相位一致性優化系統，旨在確保複雜光學架構中穩定的光束偏差精度和最小的波前畸變。

光路控制：直角棱鏡系統為何存在

現代光學系統嚴重依賴受控光束控製而不是直線傳播。在緊湊的光學架構中，空間限制和系統整合要求需要精確的光學重定向，而不會降低訊號品質。

直角棱鏡旨在解決三個核心工程挑戰：

• 精確的 90° 光束偏差，無需機械複雜性

• 光學回授系統中穩定的 180° 逆向反射幾何結構

• 成像和測量系統中的影像方向控制

與依賴表面反射物理的平面鏡不同，直角棱鏡使用內部幾何結構以結構更穩定的方式控制光路。

直角棱鏡光束控制的光學物理

當光線以適當的角度進入棱鏡時，直角棱鏡主要透過全內反射 (TIR) 進行工作。

1. 全內反射機制

當光線進入棱鏡時：

• 它透過高折射率光學玻璃傳播

• 它以超過臨界角的角度到達內部邊界

• 它經歷全內反射，不會因金屬吸收而損失能量

此機制允許：

• 近乎無損的光束重定向

• 與反射塗層相比具有高相位穩定性

• 提高長期光學可靠性

2. 90°光束偏轉原理

在標準配置中：

• 入射光束進入棱鏡的一條腿

• 它在斜邊表面內部反射

• 垂直於原方向退出（偏離90°）

這種幾何形狀廣泛應用於：

• 雷射路徑折疊系統

• 緊湊型光學儀器

• 機器視覺光學路由

3.光路穩定性優勢

因為光束偏差是由幾何形狀而非表面反射率定義的：

• 角度穩定性具有高度可重複性

• 對準靈敏度降低

• 長期漂移被最小化

這是精密光學系統的關鍵優勢。

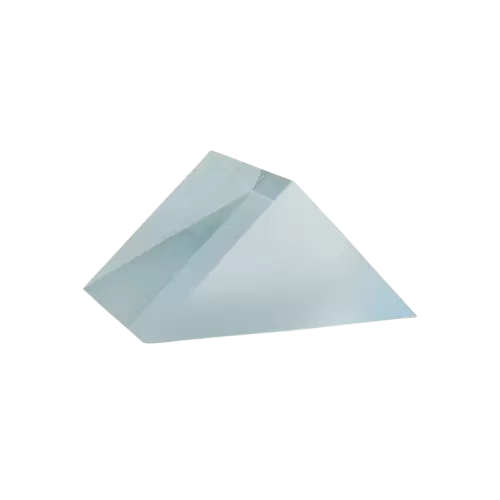

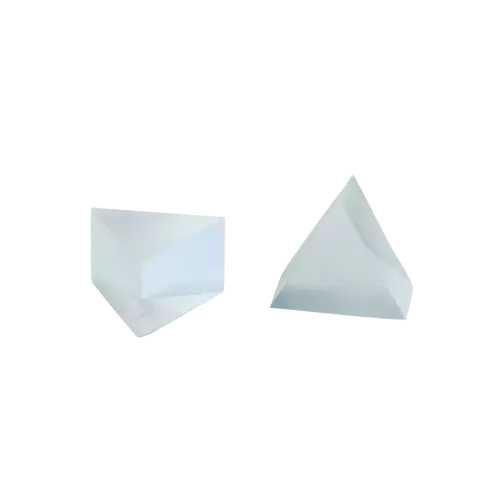

ECOPTIK 直角稜鏡工程設計

ECOPTIK 利用 15 年的光學製造專業知識製造精密光學元件。

直角棱鏡系統建構於：

• 光學級K9玻璃

• 熔融石英基材具有高熱穩定性

• 超精密拋光（表面平整度可達λ/10級）

• 先進的鍍膜系統（Al+多層防護減反射鍍膜）

主要工程成果：

• 高內反射率接近理想的 TIR 效率

• 光學表面上的波前畸變最小

• 機械和熱應力下的穩定角度偏差

全內反射路徑穩定與相位一致性最佳化系統

ECOPTIK 稜鏡工程的核心創新是全內反射路徑穩定與相位一致性最佳化系統。

該系統解決了精密光學領域最關鍵的挑戰之一：在多角度和長路徑光學傳播條件下保持相位完整性和光束一致性。

1. 光路穩定機制

此系統確保：

• 可變入射條件下穩定的內反射角

• 減少結構微變形所造成的光束抖動

• 提高複雜光學組件中的長光程對準穩定性

工程影響：

• 多元件系統中更高的光束控制精度

• 減少工業設定中的校準頻率

• 提高測量系統的重複性

2. 相位一致性最佳化

在干涉儀等精密光學系統中，相位穩定性至關重要。

系統最大限度地減少：

• 表面缺陷引起的相移

• 來自內部反射邊界的波前畸變

• 多棱鏡系統中的累積相位誤差

工程影響：

• 提高干涉測量精度

• 雷射系統中更高的相干性保持

• 減少光學檢測系統中的訊號雜訊

3. 光路能量損失最小化

與引入吸收損失的金屬鏡不同，基於 TIR 的棱鏡可確保：

• 最佳條件下反射損耗接近零

• 穩定的能量傳輸效率

• 減少長光路中的訊號衰減

直角棱鏡在精密系統中的用途是什麼

了解直角棱鏡的用途需要將其功能映射到實際的光學系統架構中。

1. 雷射測量系統

在雷射測距和對準系統中：

• 棱鏡可實現穩定的光束折疊

• 減少系統佔用空間而不會降低光學性能

• 在延長的路徑上保持光束相干性

2. 光學干涉測量

在干涉測量系統中：

• 相位穩定性對於測量精度至關重要

• 直角棱鏡減少相位雜訊積累

• 提高干涉圖案中的條紋穩定性

3. 機器視覺系統

在工業成像系統中：

• 實現緊湊的光路路由

• 保持一致的影像方向

• 減少多鏡頭系統中的光學畸變

4. 科學與實驗室光學

在研究應用中：

• 用於光束分離和重組裝置

• 支援多路光學實驗

• 提供穩定的參考光束對準

5.精密檢測設備

在高階檢測系統中：

• 確保振動下穩定的光學對準

• 支援高分辨率測量系統

• 提高長期校準穩定性

直角稜鏡與鏡子：工程級比較

直角稜鏡與鏡子之間的比較本質上是兩個光學物理原理之間的比較：全內反射與表面反射。

1. 光損耗機制

鏡子：

• 依賴金屬或介電塗層反射

• 引入吸收損失（通常為 1-10%，取決於塗層品質）

• 由於塗層老化而隨著時間的推移而降解

直角棱鏡：

• 使用全內反射

• 在正確的條件下吸收損失接近零

• 長期穩定性，塗層不會降解（內表面）

工程成果：
稜鏡在長光路中提供卓越的能源效率。

2. 波前和相位穩定性

鏡子：

• 表面塗層引入相移可變性

• 對塗層均勻性和降解敏感

棱鏡：

• 相行為受散裝材料特性控制

• 更穩定的波前傳播

工程成果：
棱鏡是乾涉測量和計量系統的首選。

3. 對準靈敏度

鏡子：

• 對角度偏差高度敏感

• 精密系統需要頻繁重新校準

棱鏡：

• 幾何光束控制減少了對準依賴性

• 隨著時間的推移，機械性能更加穩定

4. 系統整合複雜性

鏡子：

• 需要精確的安裝和角度調節系統

• 需要額外的機械支撐

棱鏡：

• 整合光束轉向幾何結構

• 簡化光學系統設計架構

材料與製造工程

ECOPTIK 採用高性能光學材質：

• 肖特光學玻璃

• CDGM精密玻璃

• 康寧光學基材

• 熔融石英具有熱穩定性

• 適合高耐用應用的藍寶石

• 用於特殊光譜系統的 CaF2 / MgF2

製造能力：

• ZYGO 雷射干涉表面測試

• ZEISS CMM 精密幾何偵測

• Agilent Cary 7000 UMS 光譜分析

這些系統確保：

• 亞波長表面精度

• 高角度精度一致性

• 批次間光學均勻性

鍍膜技術與光學效率

先進的塗層系統包括：

• 鋁反射塗層（Al）

• 多層介電增強層

• 防反射保護塗層

塗層功能：

• 在需要時增強反射率

• 減少表面散射

• 提高環境耐久性

應用程式驅動的工程用例

雷射測距系統

• 穩定的橫樑折疊

• 長距離訊號完整性保存

光學計量設備

• 干涉相位穩定性

• 高精度測量系統

機器視覺偵測

• 緊湊型光路由

• 穩定的成像幾何形狀

科學研究光學

• 多光束實驗裝置

• 精密光路控制

工業自動化系統

• 免對準光束控制

• 穩健的長期運營

決策架構：選擇直角稜鏡系統

在評估直角棱鏡的用途或在直角棱鏡與鏡子之間進行選擇的光學組件時，工程師應評估：

1. 光效率要求

• 系統設計中的損耗容限

• 節能需求

2. 相位穩定性要求

• 干涉測量精度等級

• 一致性保持要求

3. 機械穩定性要求

• 抗振性

• 長期對準穩定性

4. 系統複雜度約束

• 整合簡單性

• 校準頻率

5. 環境操作條件

• 溫度變化

• 耐潮濕和耐污染性

結論

直角棱鏡不是簡單的反射組件，它們是精密光路控制元件，可定義先進光學系統中的光束幾何形狀、相位穩定性和系統級光學完整性。

要了解直角棱鏡的用途，需要將其視為光學系統架構的結構元件，而不是獨立的組件。同樣，直角棱鏡與鏡子的比較從根本上來說是表面反射物理和內部全反射幾何之間的權衡。

透過高精度拋光、先進的鍍膜技術以及全內反射路徑穩定和相位一致性優化系統，ECOPTIK 為要求嚴格的工業、科學和成像應用提供高度穩定的光路控制解決方案。

在精密光學中，鏡子會改變光線的方向，而稜鏡則定義光學系統本身的結構。
