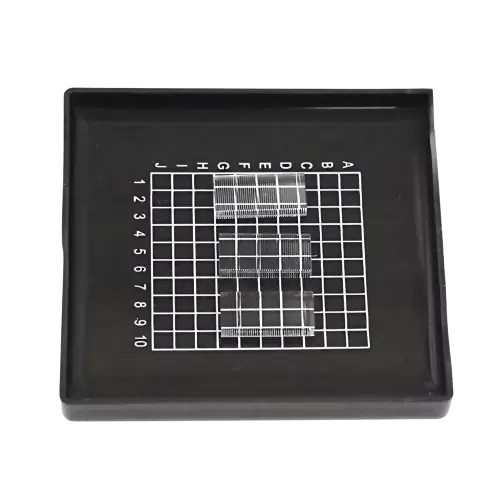

傳統的單透鏡對於許多光學系統仍然有效，但當光學模組在小區域內需要多個聚焦、成像或光束控制功能時，它們的物理尺寸和有限的整合度就成為限制。微透鏡陣列透過包含許多微米級透鏡單元的精確佈置的表面取代相對較大的光學元件來解決這一限制。

然而，對於光學元件買家來說，選擇微透鏡陣列片不僅僅是選擇最小的透鏡或比較單價的問題。透鏡孔徑、壓紋深度、節距、陣列密度、基底材料、折射率、表面精度和製造一致性都會影響光學結果和最終報價。正確的規格取決於陣列如何與光學系統的其餘部分相互作用。

微透鏡陣列結構如何決定光學性能

微透鏡陣列由許多透鏡單元組成，每個透鏡單元具有微米級孔徑和壓紋深度。儘管每個單獨的小透鏡都很小，但數千甚至更多的光學單元可以在同一張紙上運行。這使得該組件​​具有高水準的光學整合度，這是傳統的單獨透鏡難以實現的。

每個小透鏡的基本幾何形狀決定了入射光如何重新導向。孔徑或透鏡直徑會影響每個單元的有效光學面積，而壓紋深度和表面輪廓影響透鏡曲率，從而影響其聚焦行為。透鏡間距決定相鄰小透鏡之間的距離，並直接影響陣列密度。

這些參數不能單獨考慮。例如，減少透鏡間距會增加固定區域內的光學單元的數量，這可以改善某些系統中的空間取樣或光重新分佈。同時，更小的結構和更嚴格的尺寸公差通常會增加製造和檢查的難度。

填充因子是另一個重要參數。高填充因子意味著更大比例的可用表面有助於實現預期的光學功能。在照明和顯示應用中，這會影響光分佈的均勻程度。在成像系統中，透鏡輪廓或間距的變化反而會引入一個小透鏡與另一個小透鏡之間的焦點行為差異。

折射微透鏡陣列和衍射微透鏡陣列之間的差異也是根本性的。

折射 MLA 透過透鏡表面的幾何形狀和材料的折射率來改變光的方向。因此，其行為與透鏡曲率、材料選擇、波長和焦距密切相關。折射陣列適用於聚焦、成像、照明均勻化和光束整形等應用。

衍射 MLA 使用微結構特徵透過衍射來控制光的相位。其光學響應可能強烈依賴波長，使得該設計在需要相位操縱或緊湊的波長特定光學功能的情況下特別相關。

對於採購來說，差異很重要，因為兩種結構之間的製造流程、尺寸要求、波長行為和性能驗證可能不同。

微透鏡陣列片增加實用價值的地方

當光學系統在相對緊湊的區域內需要多個光學功能時，片材格式變得特別有用。

在顯示系統中，微透鏡陣列可設計用於重定向或重新分佈光並提高光學利用率。間距、焦點特性和填充因子需要與像素結構或照明架構相對應。陣列均勻性差會導致亮度或光分佈出現明顯變化。

在成像系統中，各個小透鏡可以將光收集或聚焦到定義的區域。在這裡，光圈、鏡頭輪廓、焦距和定位的一致性至關重要。在大型陣列上重複出現的小偏差可能會成為光學系統級問題，而不是孤立的製造缺陷。

對於雷射光學元件，此陣列可以執行光束整形、均勻化或空間重新分佈。雷射應用通常對基底材料、波長傳輸、表面品質和抗損傷能力提出額外的要求。適用於普通照明的規格可能不足以滿足高功率雷射路徑的要求。

在 AR/VR 系統中，MLA 的緊湊尺寸和高光學整合度可以幫助設計人員在受限的模組尺寸內實現光學功能。根據架構的不同，此陣列可以參與光耦合、光束管理、成像或其他近眼光學功能。

同樣的原理也適用於光學耦合和精密照明。陣列可以提供大量處於受控幾何關係的光學單元，而不是機械地定位許多單獨的透鏡。

這是微透鏡陣列片與傳統單一光學元件之間的主要區別之一：其價值不僅在於每個小透鏡的尺寸，還在於整個光學表面上數千個小透鏡之間的關係。

製造一致性與標稱規格一樣重要

微透鏡陣列可以滿足標稱透鏡直徑，但如果整個片材上的結構不一致，則性能仍然很差。

假設目標小透鏡具有相同的孔徑和焦點特性。如果壓花深度從一個區域到另一個區域不同，則有效曲率和聚焦行為也會改變。在成像系統中，這可能表現為焦點不一致。在照明中，它會產生不均勻的強度。在光束整形中，局部變化可以改變輸出分佈。

因此，買家不僅應檢查標稱尺寸，還應檢查陣列均勻性、表面形狀精度、尺寸公差、表面品質和檢驗方法。

材料的選擇同樣重要。折射率影響鏡片幾何形狀和光焦度之間的關係。傳輸要求取決於工作波長。熱穩定性在雷射或高功率照明系統中變得很重要。

ECOPTIK在光學元件製造和製造精密光學元件方面擁有 15 年經驗，包括微型光學元件、球面透鏡、圓頂、柱面鏡、濾光片、棱鏡和窗口。其材料選擇包括肖特、CDGM 和康寧的光學玻璃，以及藍寶石、CaF2、MgF2、熔融石英、Si、ZnSe 和 ZnS。

應根據波長、光學設計、環境條件和製造要求來選擇可用材料，而不僅僅是材料成本。

對於精密項目，ECOPTIK 也使用 ZYGO 雷射干涉儀、ZEISS CMM Spectrum 和 Agilent Cary 7000 UMS 進行測量和產品報告。當微透鏡陣列需要記錄尺寸、表面或光譜性能時，這種檢查能力就變得非常重要。

微透鏡陣列價格由什麼決定？

如果沒有定義其技術規格，微透鏡陣列就沒有有意義的單一價格。

第一個主要因素是微透鏡的幾何形狀。更小的孔徑、更緊密的間距、更大的陣列密度和更複雜的壓花輪廓會增加製造難度。如果設計需要大面積上極為一致的結構，則製程控制的要求就會更高。

基材材料是另一個成本因素。標準光學玻璃和特殊材料的原料和加工成本可能有顯著差異。材料可用性、光傳輸範圍、折射率、熱性能和可加工性都會影響報價。

製造精度也會影響微透鏡陣列的價格。需要相對較寬公差的原型與需要嚴格控制透鏡尺寸、表面形狀、陣列定位和光學均勻性的生產組件有著根本的不同。

陣列大小和客製化也很重要。小型原型可能需要每件相對昂貴的工程和設定工作。一旦設計進入穩定生產，更高的數量可以在更多單位中分配模具、製程設定和檢查成本。

塗層要求、包裝、檢查文件和鏡頭組裝會進一步影響專案總成本。

這就是為什麼兩個具有相似外部尺寸的微透鏡陣列片可能具有非常不同的價格。真正的比較應該針對完整的光學規格和製造公差進行。

常見微透鏡陣列採購問題

微透鏡陣列的成本是多少？
沒有固定價格。成本取決於透鏡幾何形狀、間距、孔徑、壓紋深度、材料、陣列尺寸、公差、製造流程、數量、塗層和檢查要求。

微透鏡陣列有什麼用途？
典型應用包括顯示系統、成像、雷射光束整形、照明、光學耦合、AR/VR 模組、感測以及其他需要多個協調鏡頭功能的緊湊型光學系統。

折射和衍射微透鏡陣列有什麼不同？
折射 MLA 主要透過透鏡幾何和材料折射率重新引導光線，而衍射 MLA 則透過工程微結構和衍射控制光線。適當的選擇取決於波長、光學功能和系統架構。

微透鏡陣列片如何運作？
每個微透鏡都會重定向或聚焦入射光，​​而完整的陣列會在整個薄片上產生協調的光學效果。節距、光圈、鏡頭輪廓、焦距和排列決定了最終的光分佈或成像行為。

哪些因素影響微透鏡陣列價格？
主要因素有透鏡尺寸、陣列密度、壓紋深度、基板材料、折射率、表面精度、尺寸公差、陣列尺寸、製造流程、客製化水準、生產量和檢驗要求。

如何為光學系統選擇微透鏡陣列？
從波長、輸入光束或照明條件、所需的聚焦行為、工作距離、目標陣列尺寸、透鏡間距、孔徑、材料和所需的光學均勻性開始。然後確定可接受的製造公差和產量。這種方法為供應商比較提供了比單獨比較價格更有用的基礎。

對於 OEM 和光學工程師來說，最重要的一點是微透鏡陣列是一種緊密耦合的光學結構，而不僅僅是傳統透鏡的微型版本。每個小透鏡的幾何形狀、整個陣列的一致性、基底材料和製造過程共同決定了系統性能。在評估微透鏡陣列片供應商時，技術定義的規格和透明的檢驗標準為控制光學性能和微透鏡陣列價格提供了更可靠的基礎。
