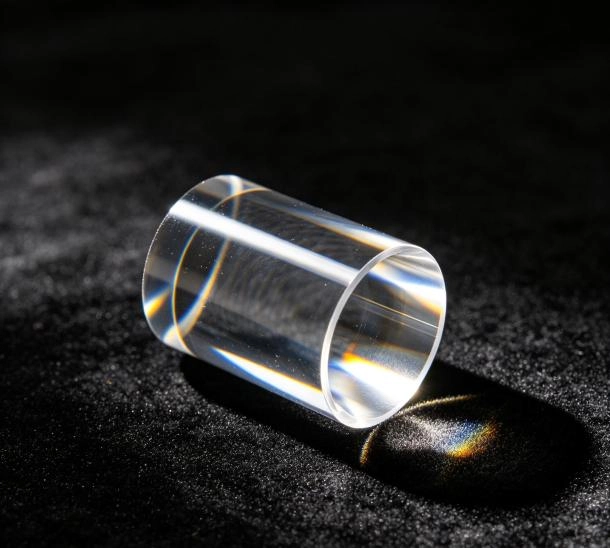

柱面透鏡是現代光學系統中不可或缺的組件，為從雷射光束整形、變形成像到光片顯微鏡和光達系統等關鍵應用提供動力。與具有旋轉對稱性且能將光線均勻聚焦於各個方向的球面透鏡不同，柱面透鏡僅在一個軸上具有曲率——它能將光線會聚或發散成一條精確的直線，同時在垂直軸上保持平坦。這種獨特的非對稱幾何形狀在需要一維光線控制的應用中具有無可比擬的價值，但也為製造和計量帶來了巨大的挑戰。值得注意的是，作為測試球面光學元件的黃金標準，標準球面乾涉測量法在應用於柱面透鏡時往往失效，導致測量不準確、品質控制受損以及生產效率低下且成本高昂。作為領先的精密光學元件製造商，ECOPTIK 長期致力於柱面透鏡的研發、製造和測試，其實務經驗充分驗證了標準球面乾涉測量法的局限性，並為業界提供了有效的解決方案。

核心問題在於球面乾涉儀的旋轉對稱性與柱面透鏡的非對稱性之間存在根本性的不匹配。球面乾涉儀的工作原理是投射一個與球面透鏡360°曲率完美匹配的球面參考波前，以實現全孔徑、高精度的波前分析。然而，當將這項技術應用於柱面透鏡時，球面參考波前僅與柱面表面的一條狹窄線段相交，而非照亮整個孔徑。這種部分取樣無法捕捉到柱面全長和全寬範圍內的關鍵表面偏差，例如中頻波紋、邊緣滾降或軸向扭曲——這些缺陷會直接影響透鏡將光聚焦成清晰均勻線的能力。對於專注於半導體檢測、高階雷射加工和生物醫學影像領域高階客製化柱面透鏡的ECOPTIK公司而言，這項限制曾經阻礙了其產品精度的提升。在生產初期，該公司發現使用標準球面乾涉法測試柱面透鏡時，經常會導致單軸功率和表面形狀等關鍵指標出現偏差，造成不必要的廢品和重工成本。

除了幾何形狀不匹配之外，標準球面乾涉測量還會引入固有的像差和條紋偽影，從而掩蓋真實的表面誤差。在測試圓柱體等非球面時，此技術會產生柱面球面像差 (CSA)，使乾涉條紋扭曲成不規則、不均勻的圖案。這些扭曲的條紋使得區分真正的製造缺陷和測試引起的偽影幾乎不可能，從而導致誤判，要么拒收合格的組件（增加廢品率），要么批准有缺陷的組件（損害最終系統的性能）。此外，干涉儀光束斜入射到圓柱面上會改變比例因子——即條紋圖案與實際波前誤差之間的轉換因子——從而引入定量誤差，並且隨著透鏡 f 值減小（例如，在速度更快、結構更緊湊的光學系統中），這種誤差會加劇。 ECOPTIK 擁有涵蓋光學設計、精密冷加工、鍍膜、測試和組裝的完整產業鏈，在雷射雷達系統圓柱透鏡的生產中深刻體會到了這個問題。該公司的技術團隊發現，標準球面乾涉法產生的CSA經常導致對錶面波紋度的誤判，難以滿足自動駕駛汽車光達組件的嚴格精度要求。

對準的複雜性進一步加劇了標準球面乾涉儀在柱面透鏡測試方面的限制。與球面透鏡由於其旋轉對稱性而只需極少對準不同，柱面透鏡需要將其彎曲軸線與乾涉儀的探測器陣列精確對準——這一關鍵步驟被稱為「時鐘校準」。即使幾角分的偏差也會導致干涉條紋傾斜，從而影響單軸功率、楔形角和中心度等關鍵參數的測量。球面乾涉儀缺乏用於優化對準的自動化工具，因此必須進行手動調整，這會引入人為誤差並降低測量重複性。對於大量生產而言，這種低效率會直接影響生產效率和品質一致性，因為每個透鏡都需要耗時且依賴操作人員的對準。

雪上加霜的是，標準球面乾涉儀無法測量柱面透鏡的獨特參數。與基於球面曲率和總波前誤差進行評估的球面透鏡不同，柱面透鏡需要精確測量各向異性參數：單軸曲率（有效方向上的曲率）、表面形貌（平面方向上與理想圓柱體的偏差）以及軸向扭轉（柱面軸線相對於透鏡邊緣的旋轉）。這些參數對於確保透鏡在雷射光束圓化、光片生成和高能量雷射系統等應用中的性能至關重要，但球面乾涉儀無法可靠地量化這些參數。這種缺陷導致製造商無法驗證透鏡在其目標應用中是否能按預期工作，從而增加了現場故障和高昂返工成本的風險。

為了克服這些局限性，ECOPTIK 不斷開發客製化解決方案。 ECOPTIK 推出了一套先進的測量系統，不僅解決了標準球面乾涉測量中的局部採樣問題，還能精確測量柱面透鏡的各向異性參數，確保產品符合半導體檢測和高能量雷射系統等領域的高精度要求。此外，憑藉其在精密加工技術方面的深厚專業知識，ECOPTIK 建造了涵蓋生產、測量和優化的柱面透鏡製造閉環系統。該公司配備了國際先進的設備，包括CNC加工中心、精密拋光機和乾涉儀，並嚴格遵循 ISO9001 品質管理系統。透過將專業的測量解決方案與其精密製造能力相結合，ECOPTIK 不僅降低了柱面透鏡的缺陷率，還在表面精度、低表面粗糙度和高損傷容限等關鍵指標方面實現了行業領先的性能，同時提高了生產效率。

綜上所述，標準球面乾涉測量法並不適用於柱面透鏡的測量和製造，其幾何形狀不匹配、固有像差、對準難度大以及規格覆蓋範圍有限等問題使其難以應用。作為國內精密光學產業的領導企業，ECOPTIK的實務證明，唯有摒棄對標準球面乾涉測量法的依賴，採用針對柱面透鏡特性量身定制的專用計量解決方案，才能幫助製造商突破技術瓶頸。隨著新興技術領域（從自動駕駛雷射雷達到AR/VR光學和高能量雷射系統）對高性能柱面透鏡的需求日益增長，投資專用計量工具已不再是可選項，而是必選項。 ECOPTIK將持續深化柱面透鏡製造與測量領域的研究，依託其完整的產業鏈優勢和豐富的客製化經驗，為全球客戶提供更多高精度、高可靠性的柱面透鏡產品和一站式光學解決方案，並與全球合作夥伴攜手推動光學產業的發展。
