一、太赫茲（THz）技術概述

太赫茲波是指頻率範圍為0.1～10太赫茲（波長30μm-3毫米）的電磁波，介於微波和紅外線之間，因技術限制曾被稱為「太赫茲間隙」。其核心特點包括：

（1）光子能量低：只有毫電子伏特級別，無電離輻射風險，適合生物活體檢測。

（2）穿透力強：能穿透塑膠、陶瓷、織物等非極性材料，但對金屬有強烈反射，被水分子強烈吸收。

（3）分子指紋譜：有機大分子（如DNA、炸藥）的振動/旋轉能階處於太赫茲波段，可以辨識物質的組成。

（4）高解析度：空間解析度達到亞毫米級（如分辨罐體表面3.5公分刮痕），時間解析度達到皮秒。

二、高阻區熔矽（HRFZ Si）超半球透鏡的特性及技術原理

材質特性

-高電阻率（>1 k Ω·cm）：採用區熔法提純，雜質濃度<10 12 cm ⁻ 3，顯著降低太赫茲波段自由載流子吸收，透過率>50%（1 THz），而普通矽因載子吸收而透過率<20%。

-寬頻透過率：覆蓋0.1-1000μm（近紅外線到毫米波），特別是0.35-2.5μm透過率>85%。

-高折射率（n ≈ 3.45）：優化太赫茲波聚焦效率，增強光耦合能力。

光學結構設計

-超半球曲率：曲率半徑大於半球，提供更大的聚光角度和更短的焦距，並減少球差。

-波前控制：傳統鏡頭需配備拋物面鏡進行二次聚焦，而超半球結構可以直接將發散的球面波會聚成小角度圓錐波（發散角34°），簡化光路。

技術瓶頸及改進

-反射損耗：矽空氣界面反射率高，需鍍覆太赫茲高穿透率薄膜（如聚對二甲苯），將透過率提高到≥90%。

-整合替代：新型介質超表面透鏡（由高阻矽微柱陣列組成）厚度僅150μm，直接整合到天線表面，取代傳統笨重的透鏡。

三、應用領域

(1)太赫茲波耦合與傳輸

-天線整合：作為光電導天線（PCA）的耦合元件，將發散的球面波準直為準平面波，提高訊號傳輸效率。

-光纖通訊：用於太赫茲光纖端面透鏡，減少介面反射損耗，支援6G衛星通訊（理論速度10GB/s）。

(2) 高解析度成像

-安全檢查和品質檢查：穿透塑膠和紙張，檢測包裝內的爆炸物和毒品（結合太赫茲指紋庫）。

-生物醫學：早期發現齲齒（與X射線相比，準確率提高80%）、辨識皮膚癌組織。

-軍事偵測：辨識粉塵/煙霧環境中的偽裝目標，並透過穿牆雷達偵測人類活動。

（三）天文與科學研究

-探測宇宙中碳分子和水分子等太赫茲輻射，填補地面觀測的空白。

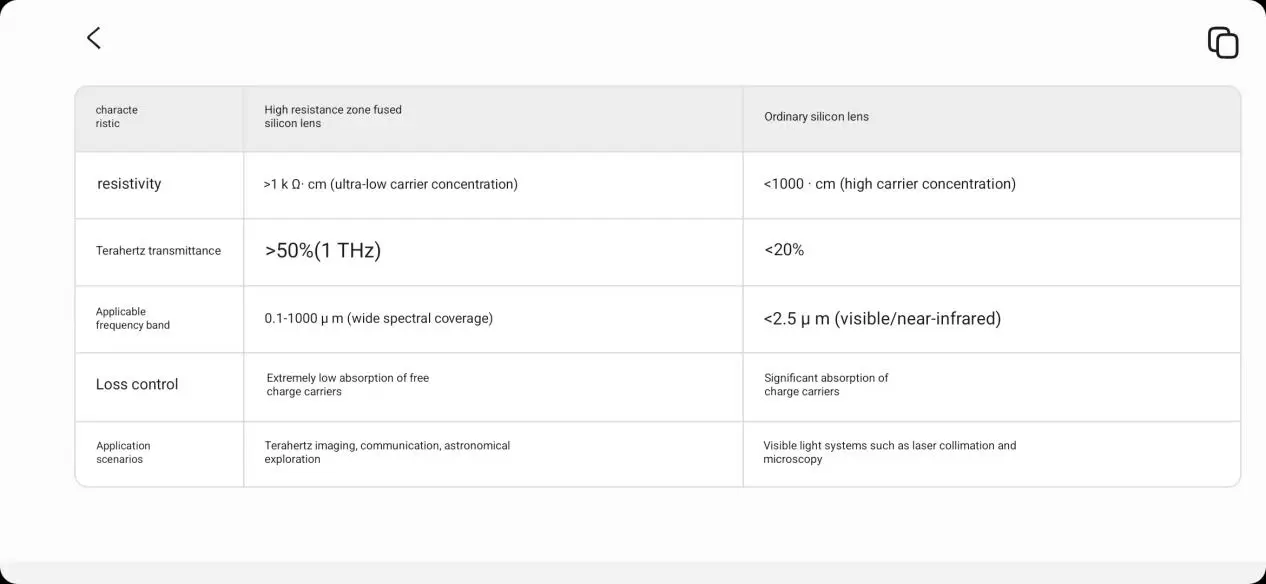

四、與普通矽超半球透鏡的區別

核心差異：

高阻矽經由區熔純化，減少雜質，而普通矽（如CZ生長）含有氧和碳雜質，加劇損耗；其高電阻率直接抑制太赫茲波吸收，而普通矽則因載流子濃度高而導致透過率急劇下降。

 總結

太赫茲技術因其安全穿透和分子指紋辨識能力，在成像、通訊、軍事等領域具有巨大潛力；高阻熔矽超半球透鏡作為核心光學元件，透過低損耗材料和超半球結構解決了太赫茲波的高效耦合問題。未來的趨勢包括：

-整合：超表面透鏡取代傳統體光學元件，實現晶片級太赫茲系統；

-智能：結合AI優化成像演算法（如三星堆文物3D重建）；

-多功能：可調諧鏡頭擴展了太赫茲在活體生物檢測、6G動態光束控制等場景中的應用。
