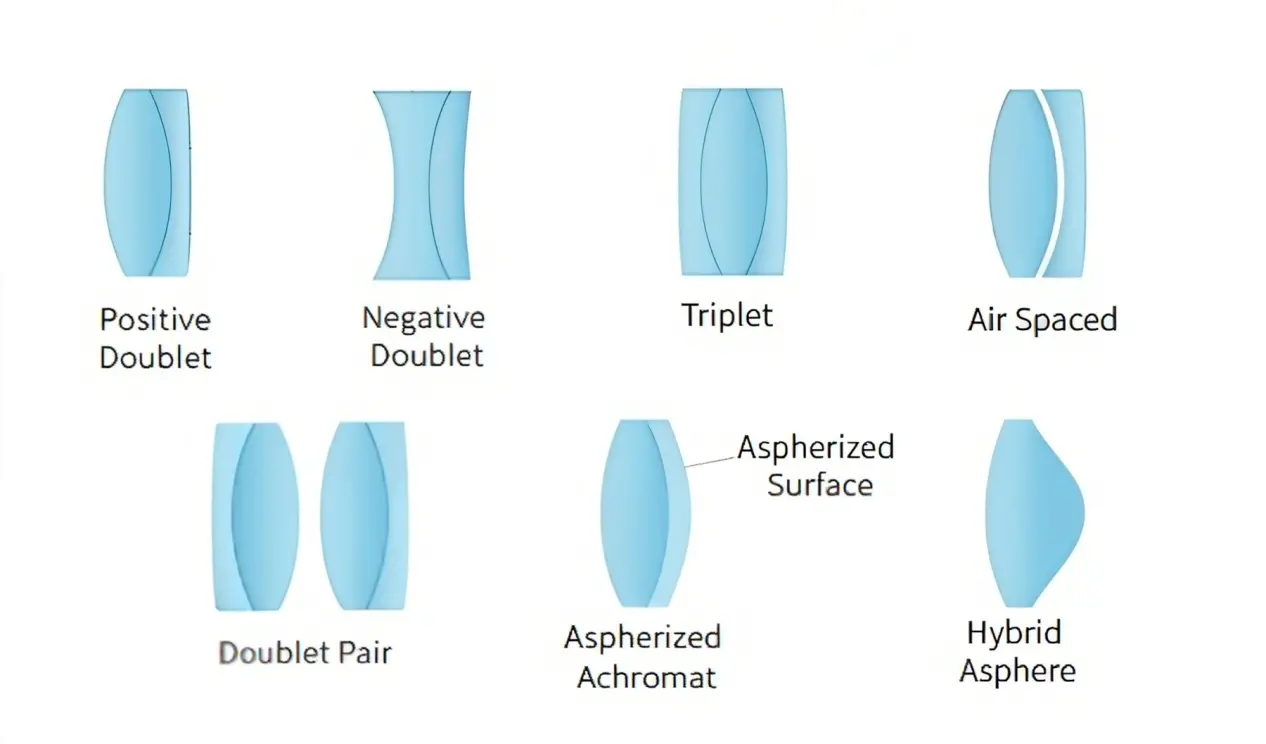

膠合鏡片的結構

膠合透鏡是由兩片或多片光學參數不同的透鏡透過光學膠黏劑黏合而成。最常見的類型是雙透鏡膠合透鏡。典型的組合包括：正透鏡：低色散、高折射率的冕牌玻璃（例如K9/BK7），多為平凸或雙凸透鏡；負透鏡：高色散、低折射率的火石玻璃（例如F2/F1），多為凹透鏡；接觸面：兩片透鏡的精確度匹配，膠合面的曲率一致，界面處處無氣隙曲率一致，界面處處無氣隙的曲率精確匹配，膠隙合面的曲率一致，界面處處無氣隙。

消色原理

其核心在於利用兩種玻璃的色散差異來抵消色差，從而實現可見光波段的色差校正。色差的成因：玻璃的折射率隨波長變化（例如，藍光的折射率比紅光大）。單一透鏡會導致紅、綠、藍三色光的焦點分離（軸向色差），從而在圖像中產生彩色邊緣；校正的關鍵在於：選擇阿貝數差異較大的玻璃對（冕牌玻璃阿貝數高=色散低，火石玻璃阿貝數低=色散高），並設計曲率，使光焦度與阿貝數的乘≈ ，從而使紅光（C光）和藍光（F光）聚焦於同一點，綠光的焦點也幾乎重合，從而消除原發性色差。附加效果：它還可以優化單色像差，如球差和彗差，並提高成像清晰度。

尖端

型號選擇：國外常用的標準雙膠合透鏡，直徑6-50mm ，可見光波段帶增透膜，適用於激光、成像、探測等場景；工藝：膠合面需要高精度拋光和匹配，膠層必須均勻無氣泡，否則會導致散射或透射損失。

膠合鏡片的應用

膠合透鏡廣泛應用於雷射系統、影像設備、工業檢測、醫療光學、科學研究和通訊領域。

1. 雷射應用：雷射聚焦、準直、打標、測距和光達。

2. 影像與投影：相機鏡頭、監視攝影機、投影機與機器視覺鏡頭。

3. 醫用光學：內視鏡、眼科儀器和醫用成像設備。

4. 科學與工業：光譜儀、望遠鏡、光學瞄準器與精密測量系統。

5. 光通訊：光纖耦合和訊號傳輸組件。
